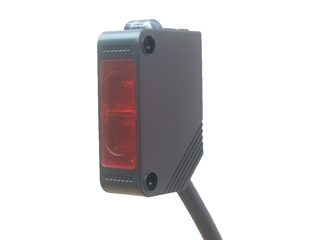

S31 photoelectric sensor/optoelectronic switch

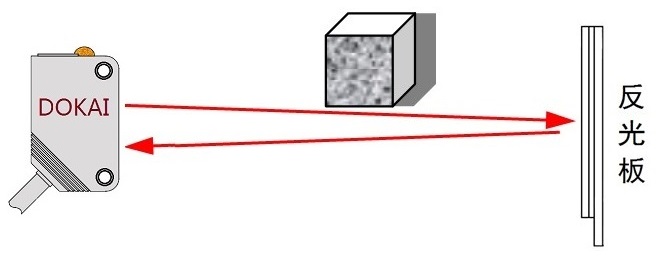

PSP31 E3Z 镜面反射式光电传感器光电开关原理图

光电传感器 photosensor			PSP DC系列塑胶方形 Plastic shell square
特点feature			小体积内置放大器，耗电低，宽电压DC12-24V供电

检测方式/Sensing type			镜面反射式
检测距离/Sensing distance			10-200CM(可调)、φ15mm以上的不透明物
输出方式 Output	NPN	NO/NC	PSP31-R200TN
	PNP	NO/NC	PSP31-R200TP
规格参数
光源/Light source			880nm红外光/650nm红色光
指向角/Angle			8°±3°
工作电压/Operating voltage			DC 12-24V(MAX:DC10-30V)脉冲(p-p)10%以下
消耗电流/Current consumption			≤20mA
控制输出 Control output	开关容量 Contact capacity		100mA (12-24V时)
	残留电压 Residual voltage		NPN集电极输出，负载电压：30V，电流：≤100mA，残留电压1V以下。 PNP集电极输出，负载电流：≤100mA，输出电压：(电源电压-2V)以上。
应差范围/Differential range
重复精度/Repeatability precision
响应时间/Response time			复位、动作小于2ms
动作指示/action instructions			红色LED (电源指示绿色LED）
�；すδ�/Protection			电源反接�；�，浪涌吸收�；�，输出端短路�；�
工作环境 Workambient	环境照度 Ambient Light		太阳光:8000Lx以下，白炽灯：3000Lx以下（接收面照度）
	工作温度 Roperating temperarure		工作时：-15～+55℃ ；存储时：-30～+70℃（不结冰、结露）
	工作湿度 Ambient humidity		30～90％RH，存储时：35～95％RH
	绝缘电阻 Lnsulation resistance		所有连接端子与外壳之间，20MΩ以上，基于DC500V兆欧表
防护等级/Protection class			IEC规格 IP66
外壳材质/Shell Material			ABS/PC
连接方式/Conducting method			截面积为0.24mm²的3芯PVC导线(标准线长2m或按要求定制导线材)
附件/accessory			使用说明书, 注：镜面反射板、安装金属附件另售

E3Z PSP31系列光电开关传感器电路图连接图

深圳市多凯科技有限公司；专业生产各个规格光电传感器、接近传感器、光电开关、接近开关。

1.产品具有良好的防水性能和电磁抗干扰性能。

2.可选耐高低温(-60℃ - +180℃）耐曲折的柔性导线引出方式。

3.全部采用国外品牌专用芯片，�；すδ芡晟�，贴片生产工艺，性能稳定。

4.严格的检测品质把关，完善的售后服务。从根本上保证了产品质量。
